GU-RETAIN: Menüeintrag "Steifen"

Unter diesem Menüpunkt werden Steifen definiert.

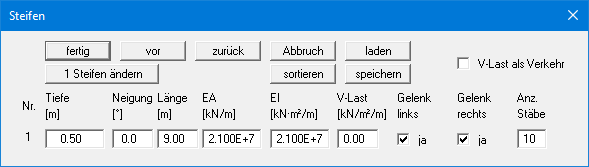

Folgende Eingabegrößen sind erforderlich:

  • Tiefe [m] = Lage des Steifenkopfes

  • Neigung [°] der Steife

  • Länge [m] der Steife

  • EA [kN/m] = Dehnsteifigkeit der Steife

  • EI [kN·m²/m] = Biegesteifigkeit der Steife

  • V-Last [kN/m²/m] = Vertikale Belastung der Steife

  • Gelenk rechts
    Mit diesem Schalter legen Sie fest, ob die Steife gelenkig oder starr mit der Verbauwand verbunden ist.

  • Gelenk links
    Mit diesem Schalter legen Sie fest, welche Lagerungsbedingung die Steife auf der gegenüberliegenden Seite besitzt.

Für den Fall, dass beide Schalter für die Gelenke deaktiviert sind, gilt folgende Regelung:
Die Steife wird dann nur mit halber Länge modelliert!!! Am linken Rand der "halben" Steife wird eine volle Einspannung unterstellt. Das Auflager ist vertikal verschieblich.

  • Anzahl Stäbe
    Wenn Sie eine Vertikalbelastung der Steife definiert haben, erhalten Sie auch die Momentenverteilung der Steife. Das funktioniert naturgemäß allerdings nur, wenn die Steife in mehrere Teilstäbe (Finite Elemente, siehe auch “Theoretische Grundlagen: Statisches System”) unterteilt wird. Maximal können 20 Teilstäbe eingestellt werden.
