GGU-SETTLE: Eingabedaten kontrollieren (Bsp. 1)

Mit dem Menüeintrag "Fundamente / kontrollieren" können Sie Ihre Fundamenteingabe überprüfen. Alternativ können Sie die Funktionstaste [F8] drücken. Die Fundamente werden mit den Eckspannungen dargestellt. Bestimmen Sie in der Dialogbox, welche zusätzlichen Eingabewerte dargestellt werden sollen:

Um die eingegebenen Schichttiefen zu kontrollieren, können Sie einen Isolinienplan einer Schichtunterkante erzeugen. Wählen Sie dazu den Menüeintrag "Böden / Isolinien UK Schicht".

Geben Sie die Nummer der gewünschten Schicht ein. Deaktivieren Sie den Schalter "farbig", wenn Sie eine normale Liniendarstellung für den Isolinienplan wünschen. Bestätigen Sie mit "OK".

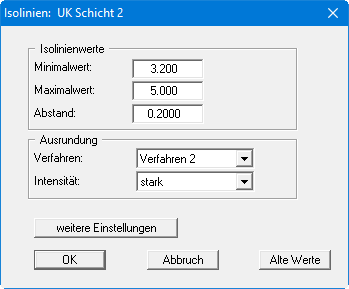

Im oberen Teil der Dialogbox können Sie mit der Eingabe hinter "Abstand" die Anzahl der Isolinien beeinflussen. Ändern Sie das Ausrundungsverfahren, falls gewünscht. Nach Verlassen der Box mit "OK" werden die Linien gleicher Schichtunterkanten auf dem Bildschirm dargestellt.
